Kalibrace standardních, hlavních a speciálních měřidel na úroveň DAkkS pomocí souřadnicového měřicího přístroje.

Mnoho poskytovatelů služeb nabízí měření dílů na souřadnicových měřicích strojích. Firmy, které hledají dodavatele, by se měly důkladně zajímat o tuto oblast: "Pokud jde o nejistotu měření, mnoho laboratoří často neposkytuje žádné informace nebo uvádí pouze nejistotu měření použitého měřicího stroje," ví Ulrich Börner, který vede kalibrační laboratoř Mahr v Esslingenu. To je však pouze část procesu měření: "Chybí všechny vlivy, které vyplývají z rozmístění měřicích bodů nebo z metod výpočtu. Ty mohou být mnohonásobně vyšší než nejistota měření stroje," říká odborník. Takováto měření jsou proto pro sledovatelnost rozměru nevhodná.

Börner pokračuje: "Podniky často investují mnoho práce, kompetencí a peněz do výroby svých nastavovacích mistrů nebo speciálních měřidel." Protože na těchto částech hodně záleží, je přesvědčen: "Kalibrace na úrovni DAkkS se vyplatí dvojnásob: jednak pro zabezpečení vlastních investic a jednak pro získání jistoty pro vlastní výrobní procesy."

Kalibrace na souřadnicové měřicí soupravě: U společnosti Mahr na úrovni DAkkS

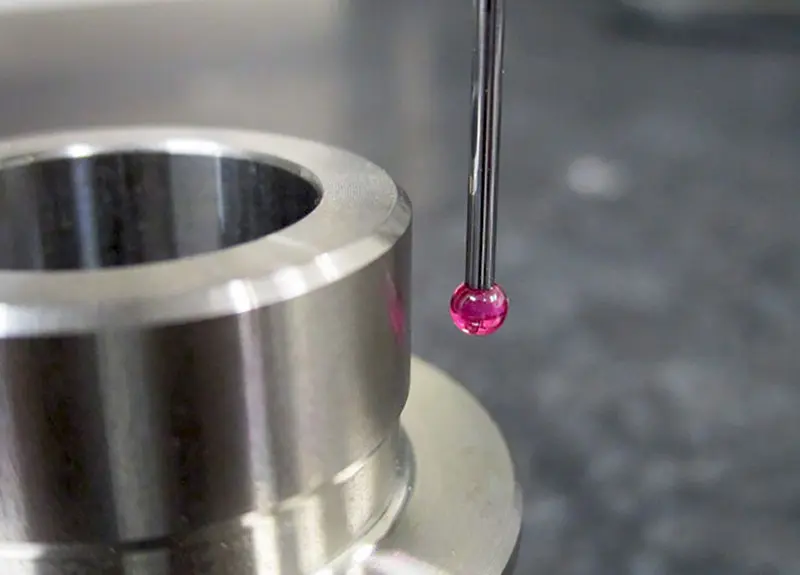

Ve společnosti Mahr se kalibrace etalonů, nastavovacích předloh a speciálních měřidel provádí dotykově na vysoce přesných souřadnicových měřicích strojích (CMM). Jako jeden z mála dodavatelů v Německu je společnost Mahr a její laboratoř v Esslingenu akreditována k provádění těchto kalibrací na úrovni DAkkS. Certifikát je dokonce mezinárodně uznáván prostřednictvím Mezinárodní spolupráce pro akreditaci laboratoří ILAC. Díky měřicímu rozsahu až 1 200 x 1 000 x 700 mm lze certifikovat i velké obrobky.

Partnerství místo služby Provádění kalibrace DAkkS výkresových zařízení a měřidel, nastavení předloh a standardů není vůbec jednoduché pro obě zúčastněné strany - zákazníka i poskytovatele kalibrační služby. To, co je třeba měřit, není stanoveno normou, ale je definováno individuálně klientem. "To vyžaduje hodně komunikace," ví Börner.

Smysluplné technické výkresy specifikují příslušné měřicí body a rozměry pro zkoušku. Kromě toho existují specifikace pro vyrovnání obrobku vzhledem k určitým prvkům a také specifikace pro parametry vyhodnocení. Kromě toho odborníci na metrologii společnosti Mahr provádějí individuální výpočet nejistoty měření pro každý stanovený rozměr. Tyto složité matematické výpočty stojí mnoho času, ale pro zákazníka jsou obzvláště cenné: poskytují mu dodatečnou jistotu pro jeho vlastní další výpočet nejistot měření.

Vzhledem k těmto složitým koordinacím a procesům se Börner a jeho zaměstnanci považují za partnery a poradce svých zákazníků: "Obvykle vedeme s našimi zákazníky přímý dialog a poskytujeme jim intenzivní poradenství. Tímto způsobem se společně vytváří nejlepší koncept kalibrace - a tedy i nejlepší výsledek."

Máte nějaké otázky? Kontaktujte nás!

Claus Bohnert Váš kontakt pro kalibrace a další služby.

claus.bohnert@mahr.de +49 (151) 14 73 71 76

Při kalibraci standardního měřicího zařízení je běžnou praxí sledovat výsledky měření podle národních nebo mezinárodních norem. Jinak je tomu u výkresových přístrojů a měřidel, nastavovacích masterů nebo jiných přesných dílů: zde si mnoho firem často ani neuvědomuje, že kalibrace na úroveň DAkkS je možná.

Proč je kalibrace DAkkS důležitá V tomto případě se vyplatí intenzivní testování v kombinaci s návazností na (mezi)národně uznávané normy: protože bez ohledu na to, zda se jedná o upínací zařízení pro obráběcí stroje, seřizovací předlohy pro výrobní linky nebo soustružené díly nejvyšší kvality - kvalita vyrobených produktů v konečném důsledku závisí na jejich rozměrové přesnosti.
