A Mahr új standard megoldást kínál a lejtőmarás méréshez

| Marketing csapat

A hajtóműgyártás minőségbiztosítása már a szerszámvizsgálatnál kezdődik. A használandó szerszámok korai ellenőrzésével, pl. az árubeérkezési ellenőrzéskor, a termelési folyamatban esetlegesen keletkező hibák már azt megelőzően elkerülhetők.

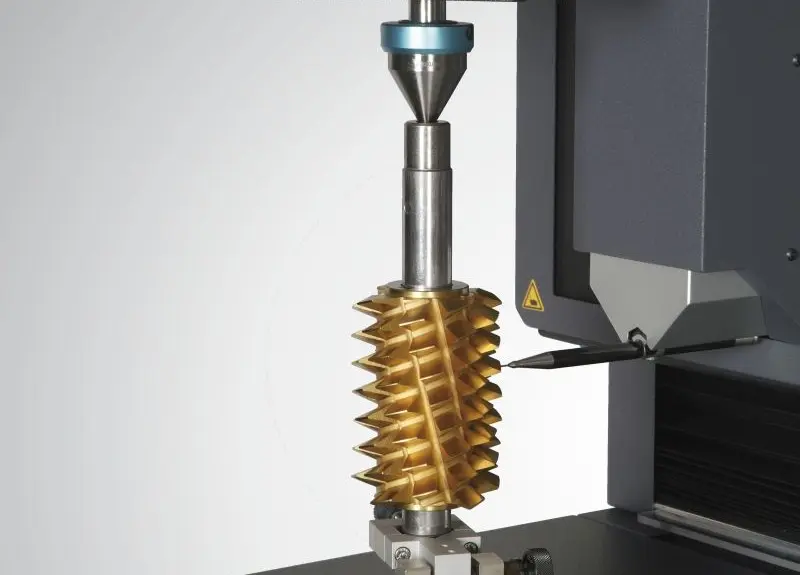

A sokéves együttműködő partnerrel az esco-val (Herzogenrath), a Mahr a GMX fogazatmérő készülékhez új szoftver opciót kínál a hengermarók méréséhez. Ennek a standard csigamaró csomagnak az alapját a csigamaró-fogazaton és vizsgálópadon és a befogófelületeken elvégzendő vizsgálati feladatok DIN 3968 szerinti végrehajtása képezi. A GearCuT a mérési eredmények általános jegyzőkönyvben történő dokumentálása mellett már további hasznos jellemzőket is kínál ebben a konfigurációban:

  •  A profilalakbeli eltéréseinek mérése és naplózása a teljes profilban, beleértve a foggyökér- és
     fogfejgeometriát is választhatóan az axiális szakaszban vagy a referenciaprofilban.
  •  A tűrések és a kapcsolódó profilparaméterektől való eltérések naplózása
  •  Axiális osztás mérése és naplózása


A teljes vizsgálattól a meghatározott egyedi mérési feladatok kiválasztásáig a mérési folyamat rugalmasan igazítható az ügyfelek követelményeinek megfelelően. A feltűnő jellemzők gyors ismétlődő mérései egyenként megismételhetők egy létrehozott mérési feladaton belül. A mérési feladatok adatkezelése tartalmazza a nyers adatok automatikus archiválását, így a korábbi mérések utólagos kiértékelése bármikor lehetséges.


A GearCuT.Professionalhoz hasonlóan, amelyet különösen a szerszámfejlesztés és -gyártás keretében a csigamaró komplett méréséhez használnak, ebben a standard csigamaró csomagban is a szerszám a háttérben mint teljes 3D modell jelenik meg. A szerszámgeometria szabványos alkatrészként történő paraméterezése áttekinthető bemeneti maszkokban történik.

A GearCuT szabványos csigamaró csomagot kifejezetten az árubeérkezés ellenőrzésben és „belépési rendszerként” való alkalmazásra konfigurálták célirányosan, ugyanakkor hatékonyan és gazdaságosan járul hozzá a szerszámok újraélezése közbeni minőségbiztosításhoz.

Ha nőnek a lejtőmarás méréssel szembeni követelmények: A GearCuT.Professional frissítése bármikor lehetséges!
