Gyakorlati videó: Kis forgó részek mérése

| Marketing csapat

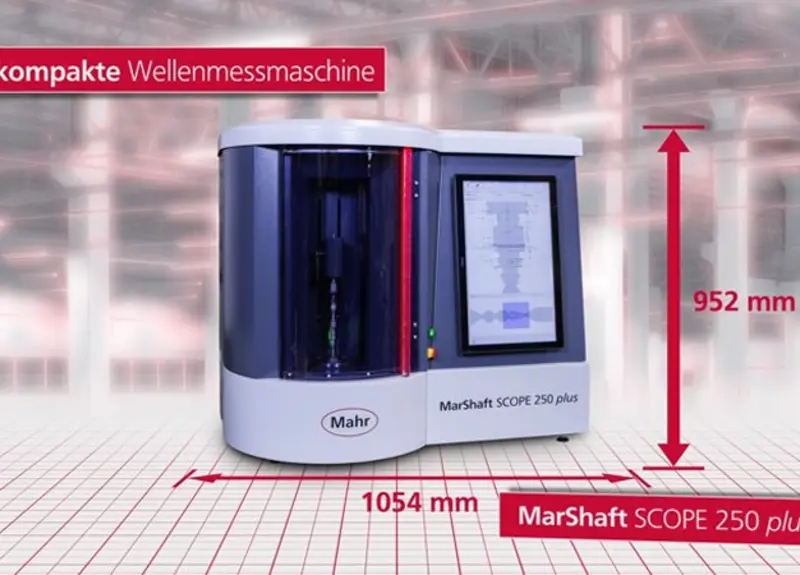

A flexibilis és kompakt MarShaft SCOPE 250 plus flexibilis és kompakt tengelymérő géppel a Mahr a megfelelő mérési megoldásokat kínálja a forgásszimmetrikus munkadarabok gyors, pontos és teljesen automatikus méréséhez már a termelésben. Ez a gyakorlati videó a kisebb munkadarabok mérését és minőségbiztosítását mutatja be.

A MarShaft SCOPE 250 plus rendelkezik egy nagy pontosságú köralakúság-mérő tengellyel (C) és egy függőleges mérőtengellyel (Z), melynek méréstartománya 250 mm. Szíve a modern, nagyfelbontású CMOS mátrixkamera (élőképes) 1088x2048 pixeles képmezővel. A másodpercenként több mint 120 kép készítésére alkalmas képfelvételnek köszönhetően a legrövidebb mérési idők érhetők el. A zoomfunkciókkal lehetséges olyan kis részletek mérése is, amelyek a szokásos mérési eljárásokkal csak nehezen vagy egyáltalán nem vizsgálhatók.

Teljesítményjellemzők összefoglalása:

  • Az új, nagyfelbontású CMOS Matrix kamera a 40 mm-es élőképmezővel másodpercenként több mint 120 kép beolvasását teszi lehetővé
  • Nagy pontosság az átmérő- és hosszméréshez
  • Különösen rövid mérési idők a max. 200 mm/s nagy mérési sebességeknek köszönhetően
  • A Mahr MarWin szoftverplatform alkalmazásának köszönhetően rendelkezésre állnak a hossz-, az alak-, a helyzet- és a kontúrmérés terén szerzett évtizedes tapasztalatok
  • Nagyon kedvező bevezető ár a kis optikai tengelymérő gépek szegmensébe

A gyakorlati videó bemutatja többek között az alábbiakat:

  • a gyártásközeli használat egyszerűbben üzembe helyezéssel
  • a munkadarab beolvasása mindössze 5 másodperc alatt az élőkép kamerával
  • könnyű kezelés az érintőképernyős monitoron
  • legegyszerűbb programozás Makrossal, az új EasyShaft kezelőszoftverrel
