Crear programas de medición sin conexión. Utilizar medidoras de formas de forma económica

| Equipo de marketing

La nueva herramienta de software MarCAD de Mahr permite crear programas de medición para medidoras de formas sin necesidad de una conexión. De este modo, las empresas de producción ahorran un valioso tiempo en la estación de medición, pues MarCAD permite a los usuarios crear programas de medición eficaces en el modelo CAD 3D. A continuación, los programas se comprueban en el modo de simulación y, después, se transfieren a la medidora de formas. En consecuencia, ya no es necesario realizar una programación en la medidora de formas y los tiempos no productivos en la estación de medición se reducen al mínimo, por lo que las tareas de control de calidad resultan mucho más rentables.

Programación sin conexión en el modelo CAD 3D para medidoras de formas
MarCAD facilita el trabajo diario en las tareas de control de calidad con las medidoras de formas. La herramienta de software amplía la plataforma de software MarWin para que el uso de las medidoras de formas de Mahr sea más eficiente y económico. Por primera vez, MarCAD aplica la programación sin conexión en el modelo CAD 3D para las medidoras de formas. Incluso antes de la producción, el usuario puede crear programas y procesos de medición potentes y ya optimizados de manera fácil y rápida y, además, sin conocimientos de programación.

Reducir los tiempos de inactividad
Sobre todo las empresas de producción que inspeccionan con frecuencia nuevas piezas de trabajo ahorran tiempos de inactividad considerables de la máquina de medición mediante las operaciones de programación correspondientes. Los programas para preseries o prototipos pueden crearse sin conexión con el software incluso antes de que se haya fabricado la primera pieza.


Aceleración de los procesos
MarCAD acelera

  • el desarrollo
  • el diseño de productos y
  • la producción

de piezas de trabajo.

La estrategia de medición más eficiente de forma automática

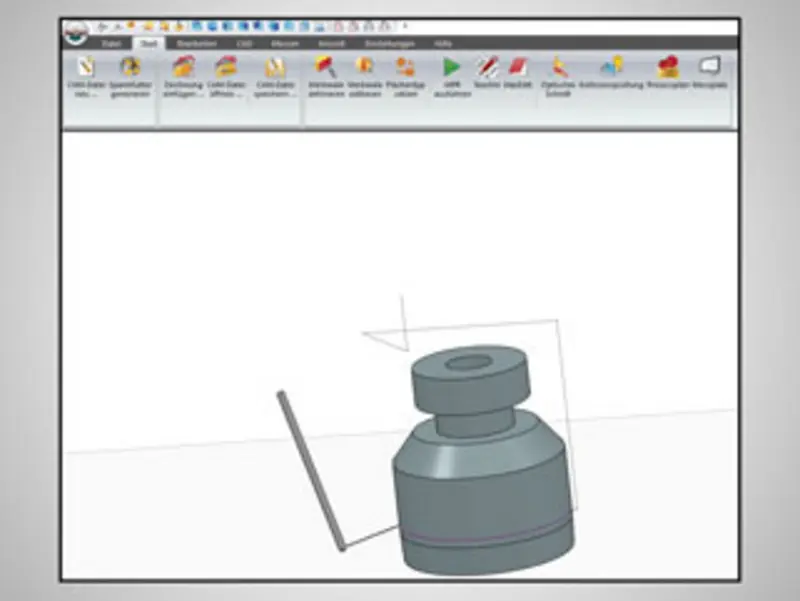

El software MarCAD determina automáticamente la estrategia de medición más eficaz. El software diseña las posiciones y secuencias de medición para reducir al mínimo las operaciones de colocación intermedia y los procesos de giro del brazo de palpado. Con ayuda del programa sin conexión, el usuario detecta

  • la posición de sujeción óptima
  • la disponibilidad de lugares de medición y
  • la colocación segura

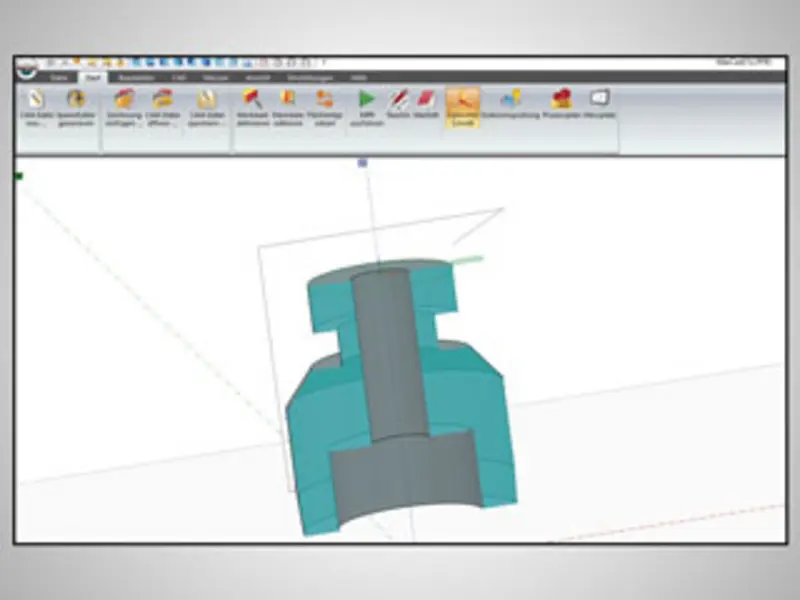

en puntos de medición complejos. La herramienta «Sección óptica» permite incluso mirar dentro de la pieza de trabajo en el modelo CAD y determinar la posición de medición correcta en los agujeros.

Programación sin conexión en unos cuantos clics
La programación sin conexión con MarCAD se realiza con unos cuantos clics.

El usuario

  • inserta el modelo 3D en formato de paso

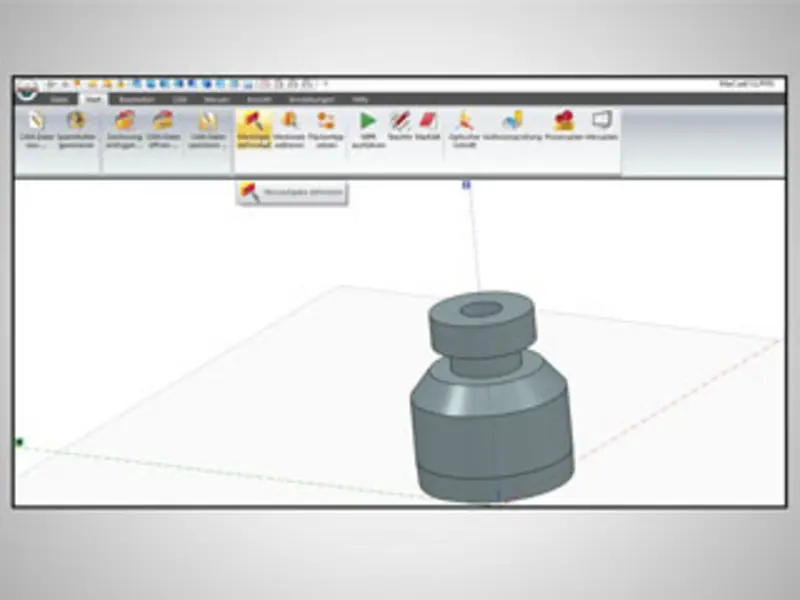

  • selecciona las superficies toleradas en el modelo
  • define las características deseadas
  • simula y comprueba la secuencia de programas creada en el PC
  • finalmente, genera el programa MarWin en el PC
  • y, solo después, lleva el programa a la máquina de medición.

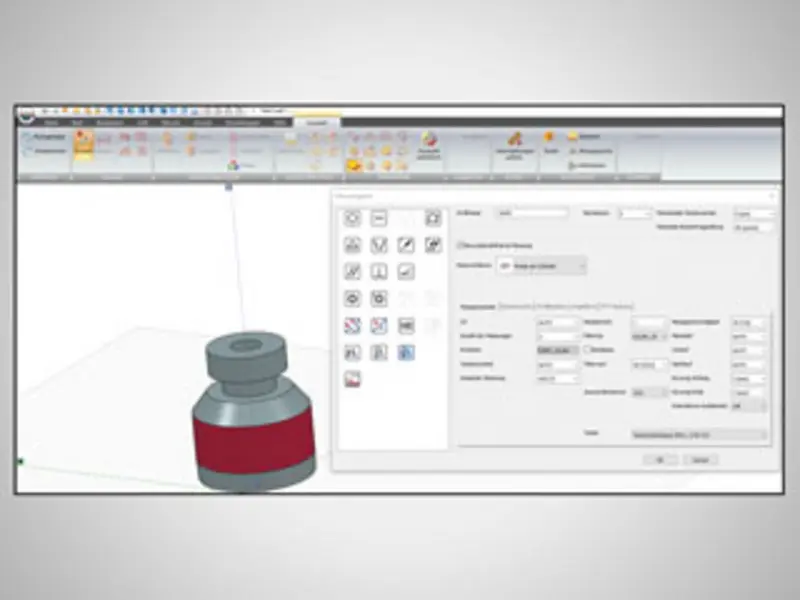

Los potentes asistentes ayudan al usuario a definir su tarea de medición. Muchos parámetros ya están preconfigurados con valores adecuados.
MarCAD forma parte de la plataforma de software MarWin y puede utilizarse a partir de la versión MarWin 10 para MarForm. Además, la herramienta es compatible con las medidoras de formas de Mahr MarForm MMQ 100, MMQ 150, MMQ 200, MMQ 400, MFU 100 y MFU 110.
