Łatwy pomiar konturów

Mała rewolucja w technice pomiarowej

Pierwszy wspólny projekt obu firm był prawdziwym magnesem dla zwiedzających na ówczesnej Kontroli - przyciągnął na stoisko Mahr wielu ekspertów. To było jak mała rewolucja w technologii pomiarowej, potwierdza ekspert ds. technologii pomiarowej Zimmermann, i położyło podwaliny pod udaną współpracę między obiema firmami, która trwa do dziś. Mahr i dk współpracowali ze sobą już wcześniej, ale tylko w formie mniejszych projektów indywidualnych.

Od tego czasu klienci firmy Mahr otrzymują konkretne sugestie dotyczące wyboru systemów mocowania, które najlepiej nadają się do kontrolowanych elementów. Ponadto specjaliści w dziedzinie metrologii opracowali zestaw startowy, który stanowi solidne wyposażenie podstawowe. Obejmuje on:

• system szybkiego mocowania dk SWA39 "Mahr".
• szybko działający zespół obrotowy z zaciskiem
• precyzyjny uchwyt trójszczękowy 50 mm,
• imadło precyzyjne 35 mm,
• pryzmat 120° ze zmiennym ogranicznikiem,
• zacisk sprężynowy z mocowaniem dla pryzmatu, a także
• element kątowy szybkiego działania 45°.

Elementy zestawu są dostępne pojedynczo lub w komplecie w walizce na akcesoria.

Ciekawostka: Firma z Reutlingen jest częścią Grupy Kipp od około 15 lat. Z kolei Grupa Kipp wykorzystuje systemy pomiarowe Mahr do kontroli jakości w produkcji. To doskonale zamyka krąg współpracy.

Komponenty mogą być bardzo złożone, duże, małe, kanciaste lub okrągłe - w zależności od tego, gdzie będą stosowane. Decydującym czynnikiem jest ich optymalne działanie w maszynach, narzędziach, podwoziach itp. Z tego powodu elementy są poddawane ciągłym testom jakościowym podczas produkcji. Dotyczy to również konturu ich powierzchni: musi on spełniać precyzyjne specyfikacje i posiadać właściwości z dokładnością do mikrometra. W przeciwnym razie istnieje ryzyko odrzutów lub nawet nieprawidłowego działania.

Właśnie dlatego firma Mahr opracowała wydajne urządzenia do pomiaru chropowatości i konturów z serii MarSurf CD, MarSurf GD i MarSurf VD, które sprawdzają kontury oraz chropowatość powierzchni z dokładnością do mikrometra i mogą dzięki temu jak najszybciej wykrywać odchylenia i defekty. Trzy serie przyrządów przyspieszają procesy pomiarowe dzięki zwiększeniu prędkości osi. Ich wysoce dynamiczny system sond dotykowych został wyposażony w inteligencję. W rezultacie użytkownicy cieszą się maksymalną elastycznością i bezpieczeństwem oraz zwiększoną precyzją.

CD-GD-VD z uniwersalnym interfejsem

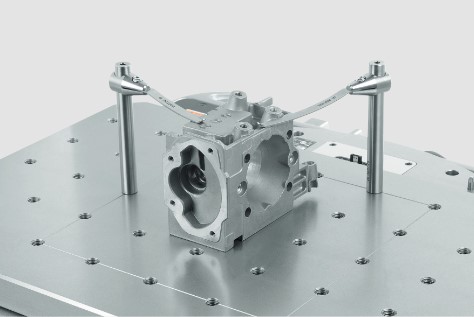

Elementy muszą być ustawione we właściwej pozycji i zamocowane do każdego procesu pomiarowego w najkrótszym czasie. "W tym kontekście niezwykle ważne jest, aby uchwyty i urządzenia mocujące umożliwiały osiągnięcie wielu cech geometrycznych mierzonego elementu w najlepszy możliwy sposób" - wyjaśnia Jürgen Zimmermann, Field Application Engineer w firmie Mahr. Dlatego jeszcze przed wprowadzeniem produktu na rynek Mahr zaprosił do współpracy producenta elastycznych urządzeń mocujących i zaciskowych, firmę dk FIXIERSYSTEME. Firma dk najpierw dostosowała płytę bazową dla"dk-Systeme SWA 39" do urządzeń Mahr i wyrównała ją z sondą. Ta płyta bazowa służy teraz jako interfejs do rozbudowanego systemu modułowego firmy dk, składającego się z ponad 1000 części. "Na przykład na naszym szybkim uchwycie mocującym z płytą adaptera 25/50 można skonfigurować uchwyty przechylne lub obrotowe za pomocąróżnych elementów montażowych, regulacyjnych i mocujących. Pozwala to na ustawienie obrabianych elementów we właściwej pozycji - w zaledwie kilku krokach" - wyjaśnia Karl Holzer, kierownik sprzedaży w firmie dk. W ten sposób systemy mocujące dk zapewniają absolutnie pewne pomiary dzięki stabilnemu zamocowaniu i pewnemu trzymaniu. Dzięki powtarzalności ustawień oraz niskim kosztom zamocowań i montażu zwiększają produktywność.
