Measuring gage blocks according to the latest standard
Genauigkeit nach DIN EN ISO 3650
Mit dem Precimar 826 Endmaßmessgerät von Mahr werden Parallelendmaße schnell, zuverlässig und mit höchster Genauigkeit nach DIN EN ISO 3650 geprüft. Jetzt erhält der seit Jahren bewährte Messplatz das neue Auswertegerät Millimar C1202 mit dem Modul N1702 M-HR. Dies Kompaktlängenmessgerät bietet ein hochauflösendes und kontrastreiches Farbdisplay mit unterschiedlichen Messwertanzeigen (Zahl, Zeiger und Balken). Damit bleibt die Prüfung mit dem Precimar 826 weiterhin auf einem hohen Niveau.

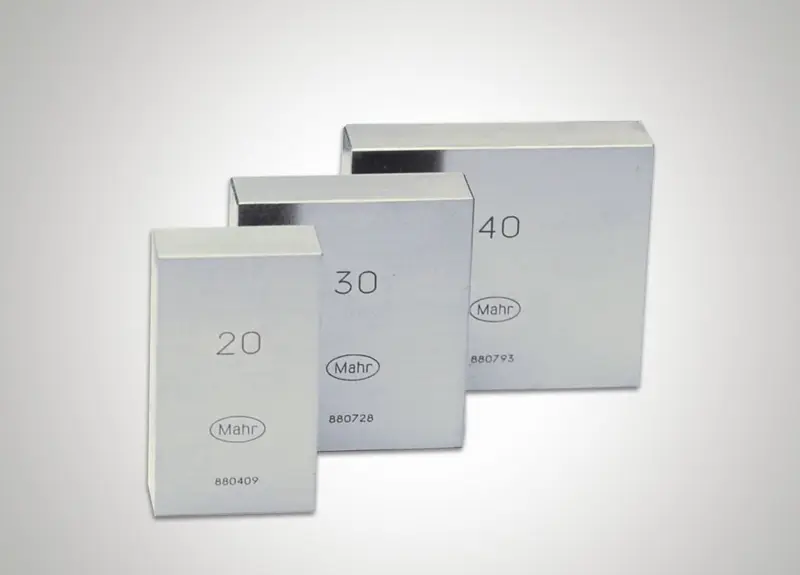

Endmaße bis 170 mm
Das Endmaßprüfgerät dient der Prüfung von Endmaßen in den Größen 0,5 mm bis 170 mm.
Die Vorteile:
- Das Gerät besitzt ein biegefestes Gussstativ,
- ist temperaturstabil und
- wärmeunempfindlich.
Der Messplatz bietet eine hohe Messunsicherheit von: MPEE1 (0,03 + L/3000) µm bei L in mm und eine Wiederholbarkeit [µm] +/- 0,01.
Einfache Messung von Endmaßen
Die Messung der Endmaße mit dem sehr ergonomischen Messplatz ist denkbar einfach:
- Prüflinge und das Vergleichsendmaß (Normal) werden hintereinander in die Endmaßaufnahme auf die Endmaßauflage gestellt.
- Der Messtisch ist mit verschleißfesten Hartmetallleisten ausgelegt, die ein reibungsarmes Verschieben der Endmaße ermöglichen.
- Bei der Messung werden nach DIN EN ISO 3650 nacheinander ein Messpunkt auf dem Normal und fünf Messpunkte auf dem zu prüfenden Parallelendmaß angefahren und gemessen.
Mehr Informationen zum Precimar 826 finden Sie hier...
