Medición de ruedas dentadas en la producción
MarSolution. Reducir los costes y, al mismo tiempo, aumentar la calidad
La transmisión es un conjunto cuya producción es muy exigente y costosa. Sobre todo en componentes como coronas dentadas o anillos sincronizadores , el control de la calidad de producción durante la fabricación resulta especialmente importante. La medición dimensional continua de cada uno de los pasos de trabajo directamente en la producción, unida a las máquinas de producción, ayuda a reducir los costes, pero aumentando al mismo tiempo la calidad.
Los aparatos de medición del grupo de productos MarSolution de Mahr funcionan directamente en las cadenas de producción. El operario los utiliza para comprobar las características de longitud y forma, como el diámetro y el salto axial, pero también los diámetros de las esferas.
MarSolution ofrece diferentes soluciones técnicas para esta aplicación que satisfacen la mayoría de los requisitos de los controles de calidad: desde estaciones de medición manuales flexibles hasta estaciones de medición totalmente automáticas.
A continuación se incluyen ejemplos de estaciones de medición MarSolution

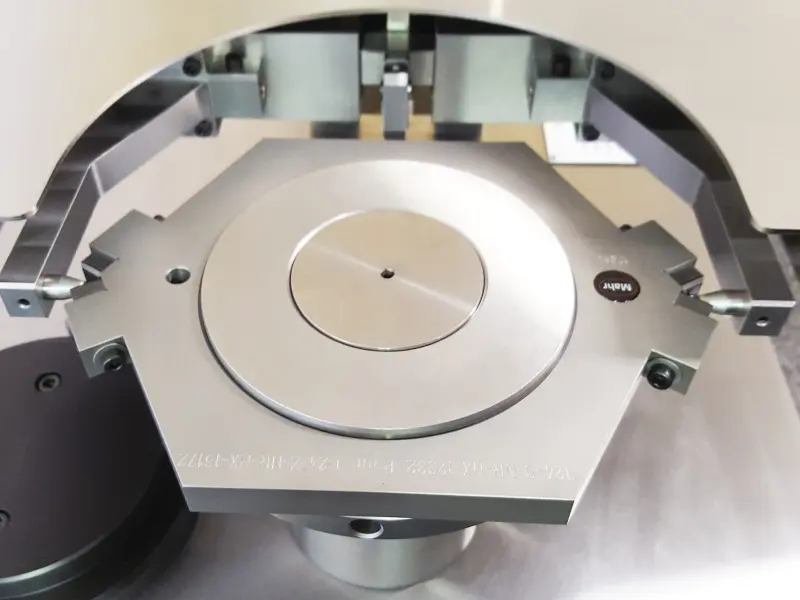

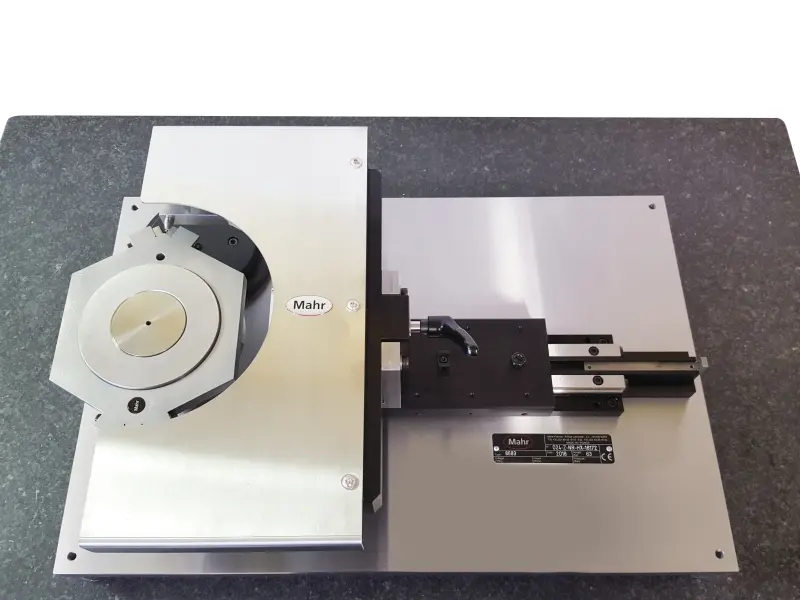

Estación de medición para ruedas con dentado interior
Esta solución de medición está dedicada a la medición del diámetro de las esferas (Mdk). La ventaja principal consiste en que es posible utilizar el mismo aparato de medición para medir ruedas con dentado interior de diferentes diámetros (hasta 30 mm de diferencia). Así, es adecuado incluso para piezas de trabajo con un número par o impar de dientes.
El funcionamiento es muy sencillo y solo requiere unos pocos pasos.
- El operario coloca la pieza de trabajo en el sistema de centrado.
- A continuación coloca el palpador de medición en su posición correcta.
- Acto seguido, inicia la medición activando el cabezal de medición.
La medición completa dura solo unos segundos.

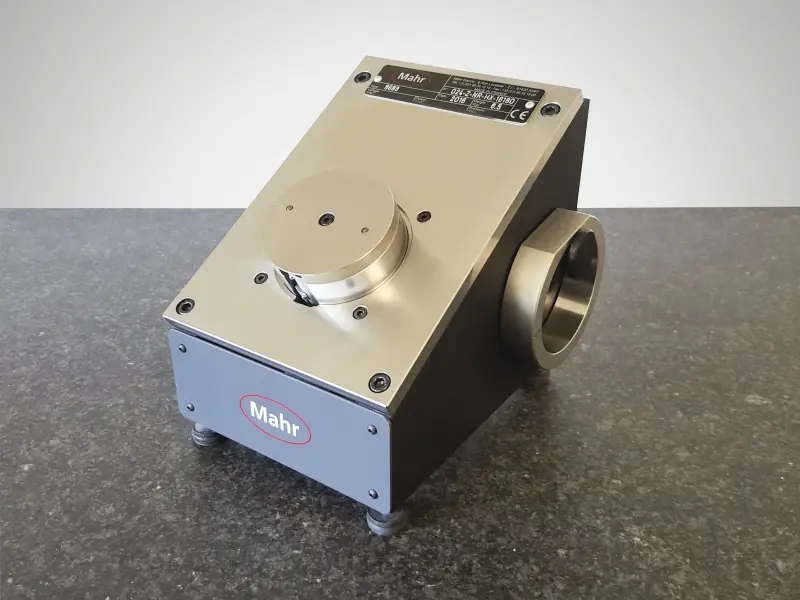

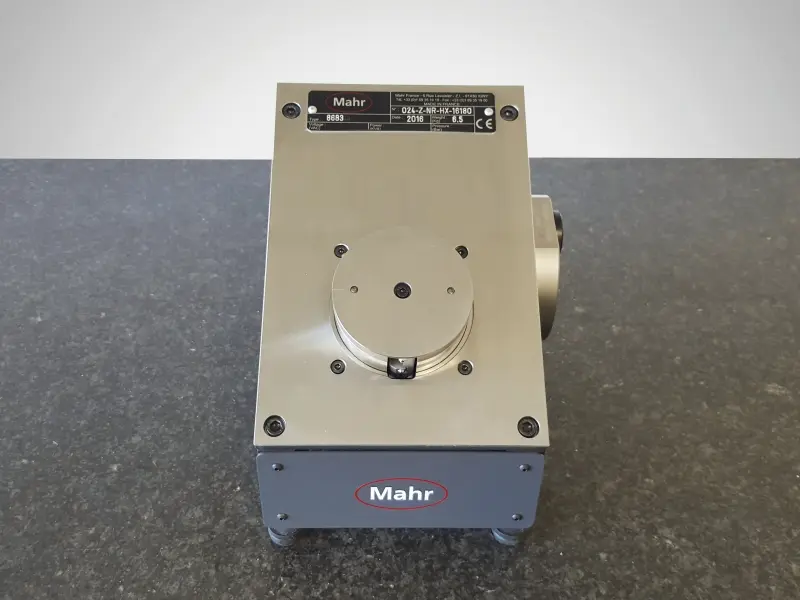

Comprobación de anillos sincronizadores
Esta solución de medición permite la comprobación simultánea del diámetro interior y de la perpendicularidad en relación con la superficie.
El aparato de medición presenta un manejo sencillo y es muy fiable:
- El operario solo coloca la pieza de trabajo en el tampón de centrado.
- Gracias a la superficie de referencia inclinada, la pieza de trabajo se coloca automáticamente en la posición correcta.

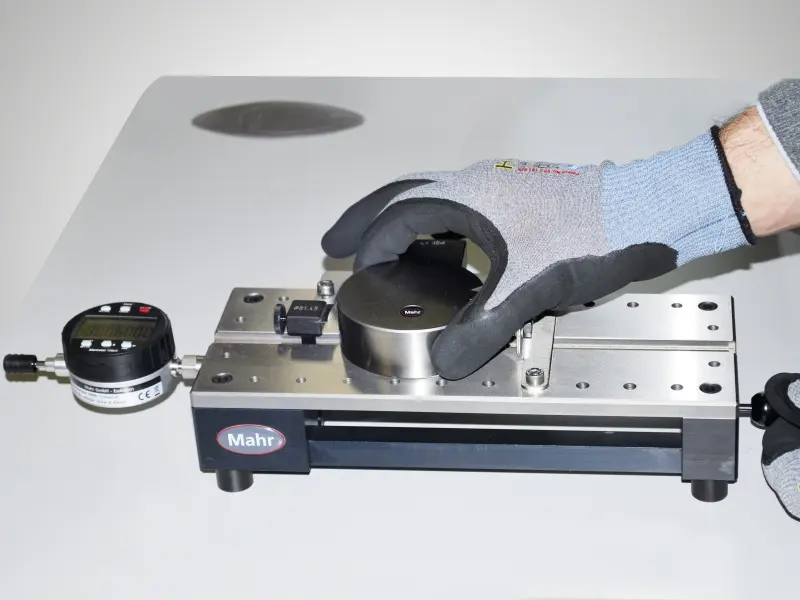

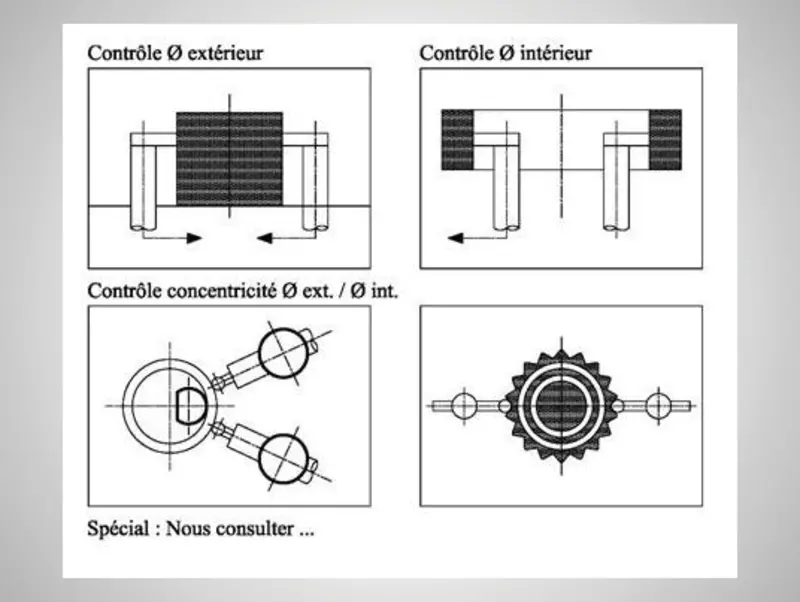

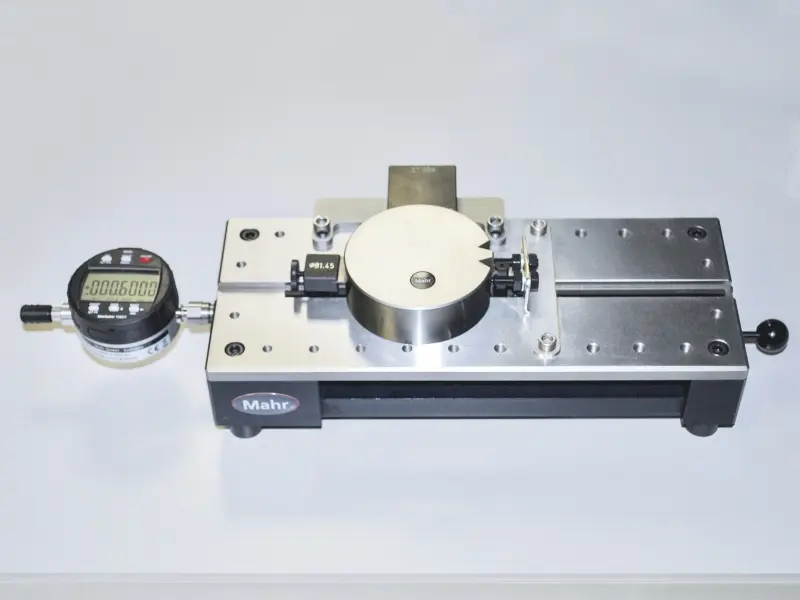

MarSolution BC 30: mediciones de anillos, tanto exteriores como interiores
La estación de medición MarSolution BC 30 se utiliza para medir anillos, tanto exteriores como interiores. Las características que pueden medirse son, por ejemplo:
- Diámetro interior
- Diámetro exterior
- Ranura
- Concentricidad
- Distancia de centro a centro
Esta estación de medición es la solución ideal para las empresas que tienen que comprobar muchas piezas de trabajo diferentes. La flexibilidad está respaldada por
- un amplio rango de medición (de 0 a 240 mm para los diámetros exteriores, de 10 a 250 mm para los diámetros interiores)
- una amplia gama de accesorios (contactos de medición intercambiables de 8 mm de diámetro)
La precisión y la repetibilidad se consiguen gracias a la superficie de referencia de la mesa, así como a la fuerza de medición constante y al palpador inductivo de precisión o a un reloj comparador.
MarSolution UKTP: Medición de ruedas dentadas
El sistema de medición «UKTP» de Mahr MWF GmbH comprueba las ruedas dentadas de forma sencilla y eficaz. Así, es adecuado para las siguientes tareas de medición:
- Salto axial
- Salto radial
- Distancias
- Longitudes
Las desviaciones de forma pueden medirse con una precisión de ±0,001 mm gracias a la unidad giratoria de precisión y a la repetibilidad alcanzable.
El sistema de medición «UKTP» presenta un manejo muy sencillo y está adaptado desde el punto de vista ergonómico a los usuarios del área de producción.
Manejo rápido y sencillo
- Suelte el tampón de centrado mediante la palanca.
- Coloque la pieza de trabajo sobre el tampón de centrado y sujeción.
- Tense el pasador de centrado aflojando la palanca.
- Cierre la compuerta.
- Mida la pieza de trabajo.
- Consulte los resultados de inmediato en los relojes comparadores.
Otras ventajas
- La construcción flexible del aparato de medición permite un cambio rápido para otros tipos de piezas de trabajo (diferentes diámetros de hasta 100 mm)
- El sistema de medición comprende un aparato básico estándar y varios accesorios.
- No es necesario disponer de un suministro de energía/aire.
Estaciones de medición personalizadas
Parte del concepto de las estaciones de medición MarSolution consiste en que las estaciones de medición pueden adaptarse y desarrollarse de forma individual en función de las piezas de trabajo de su aplicación. Póngase en contacto con nosotros.
